閘閥Z41H-16C DN300生產廠家

[ 2023-09-18 ]

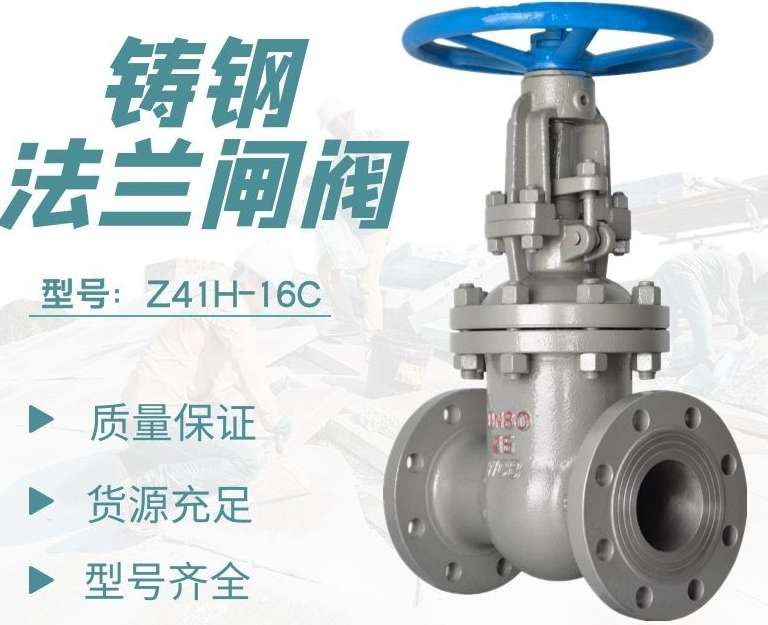

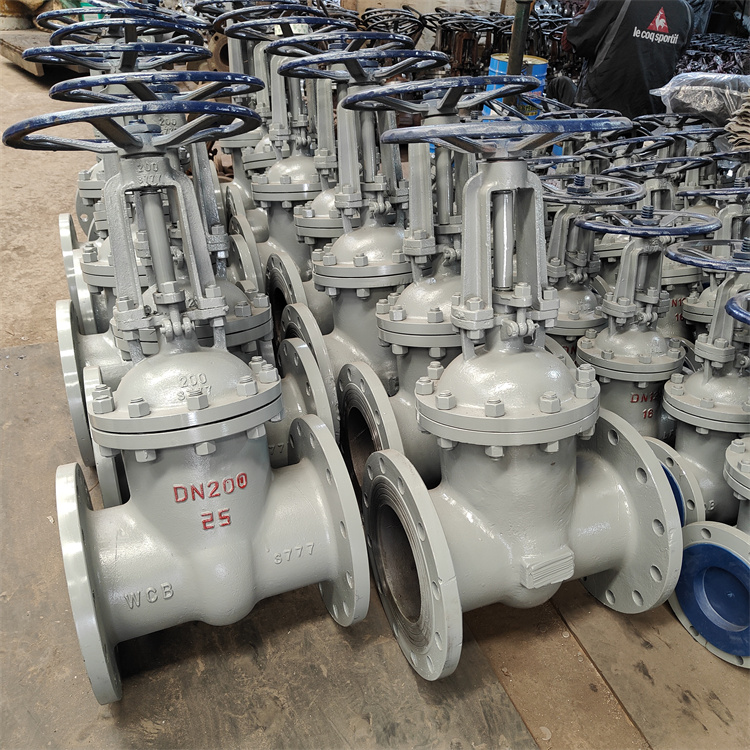

上海湖泉閥門集團有限公司Z41H-16C DN300WCB鑄鋼法蘭閘閥重型高溫蒸汽明桿閘閥手動楔式切斷閥鑄鋼閘閥:是***常用的截斷閥之一,主要用來接通或截斷管路中的介質,不適用于調節介質流量...鑄鋼法蘭閘閥主要用管道上起到重要于建筑、冶金、城市給排水、化工等管道上起到關閉和切斷作用。閘閥操作方式: 手動、電動、氣動、液動、電液聯動...Z41H-16C閘閥是屬于單閘板閘閥，閘板上升開啟，閘板下降關閉，可作為管路開關工作的一種通用閥門。Z代表-閘閥，4代表-法蘭，1代表-直通結構，H代表-合金密封，16代表-壓力16公斤或1.6MPa，C代表-閥體材質為WCB，碳鋼或鑄鋼，DN代表口徑。鑄鋼法蘭閘閥型號:Z41H-16C、Z41W-16C 口徑:DN15-DN600 壓力等級:1.0-6.4Mpa 產品材質:鑄鐵、鑄鋼、不銹鋼等。

1、流體阻力小，密封面受介質的沖刷和侵蝕小。

2、開閉較省力。啟、閉所需力矩較?。?/div>

3、可以使用在介質向兩方向流動的環網管路上，也就是說介質的流向不受限制；

4、形體簡單，結構長度短，制造工藝性好，適用范圍廣。全開時，密封面受工作介質的沖蝕比截止閥??；

5、結構長度比較短。

公稱壓力或壓力級：

PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K

公稱通徑或口徑：

DN10～1000、NPS 1/2 ～36"

驅動方式：

手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動

閥體材料：

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚至在某些小口徑的管路上(如DN15～40mm），仍保留了一部分閘閥。

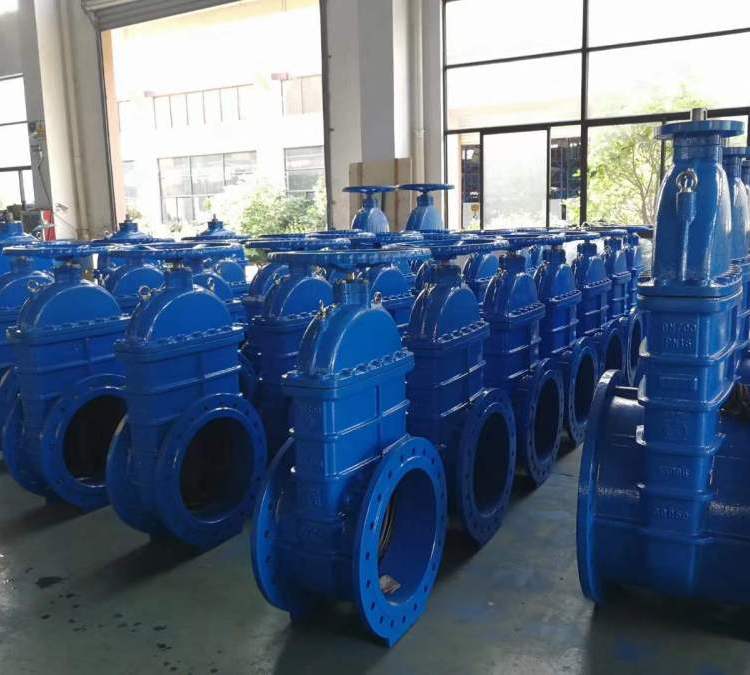

閘閥廠家

主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：NPS 2″～NPS 40″ DN50～DN1200
壓力范圍：CL150～CL1500 PN10～PN160
工作溫度：-196℃～+600℃
應用范圍：自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等
閘閥廣泛應用于油氣輸電線路、城市供水、污水、建筑自來水石化、食品、醫藥、紡織、電力、船舶、冶金、能源系統身體線條法規和環境保護等。
電動閥

型號	公稱壓力(MPa)	實驗壓力	工作溫度(℃)	適用介質
強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）
Z41H-16CZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

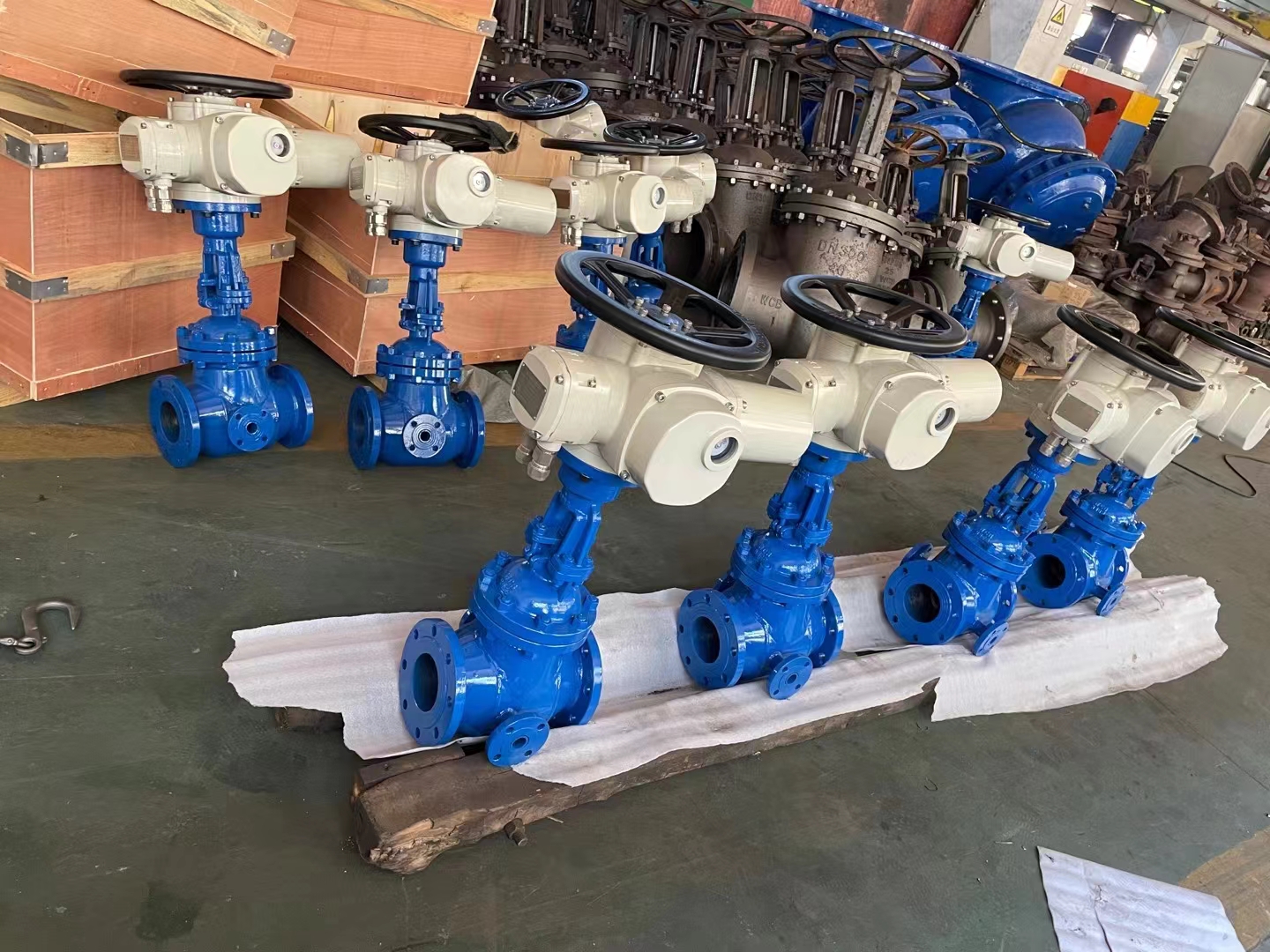

電動閘閥
1.6MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720
